Post-heating

มองแล้วรู้

การรักษาหรือเพิ่มอุณหภูมิของรอยต่อทันทีหลังเชื่อมเสร็จ เพื่อให้ไฮโดรเจนแพร่ออกก่อนรอยต่อเย็นถึงอุณหภูมิห้อง ไม่ใช่การอบคลายความเค้น และไม่เปลี่ยนโครงสร้างของเหล็ก

การอบต้องเริ่มก่อนรอยต่อเย็นต่ำกว่า interpass ต่ำสุด ถ้าปล่อยให้เย็นก่อนแล้วค่อยอบ รอยร้าวอาจเกิดไปแล้ว

ทำไมจึงสำคัญ

post-heating เป็นเงื่อนไขเดียวที่ใช้ได้หลังจากเชื่อมไปแล้ว มันจึงเป็นทางออกเมื่อเงื่อนไขอื่นไม่พอ เช่นการยึดรั้งสูงกว่าที่คาด หรือต้องหยุดงานขณะรอยต่อยังไม่เต็ม

อ่านแล้วเข้าใจ

ทำอย่างไร

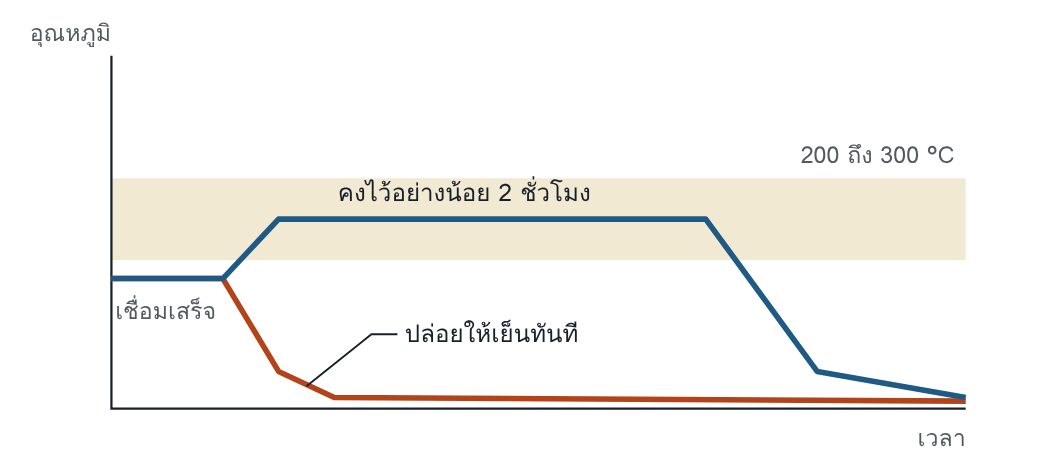

มีสองระดับ ระดับแรกคือรักษาอุณหภูมิ interpass ต่ำสุดไว้ต่อหลังเชื่อมเสร็จ ระดับที่สองคือเพิ่มอุณหภูมิเป็น 200 ถึง 300 °C ทั้งสองระดับต้องทำทันที ก่อนที่บริเวณรอยเชื่อมจะเย็นต่ำกว่า interpass ต่ำสุด

ระยะเวลาอย่างน้อย 2 ชั่วโมง และขึ้นกับความหนา งานหนาใช้อุณหภูมิปลายบนของช่วงและเวลานานขึ้น Method B ยกตัวอย่าง 2 ชั่วโมงที่ 250 °C มาตรฐานระบุด้วยว่าเวลา 2 ถึง 3 ชั่วโมงให้ผลดีในหลายกรณี

ใช้เมื่อใด

• ความเสี่ยงรอยร้าวเย็นสูง เช่นเหล็กความต้านแรงครากเกิน 460 N/mm² หนาเกิน 30 mm เชื่อม submerged arc
• ต้องปล่อยให้รอยต่อที่เชื่อมยังไม่เต็มเย็นลง
• งานหลายชั้นที่ปล่อยให้เย็นระหว่างชั้นก่อนเนื้อเชื่อมหนาถึงหนึ่งในสามของความหนาแผ่น
• การยึดรั้งสูง หรือเงื่อนไขอื่นที่มาตรฐานระบุว่าขั้นตอนปกติอาจไม่พอ
• เหล็กทนการคืบและเหล็กใช้งานอุณหภูมิต่ำ โดยเฉพาะรอยต่อที่ยังไม่เต็ม

แยกตามวัสดุ

ต้องระบุและบันทึกอะไร

คิดต่อ

ถ้าเจอปัญหา ให้สงสัยระบบ

• ไม่มีอุปกรณ์ให้ความร้อนเหลือพอเมื่อรอยต่อหลายจุดเสร็จพร้อมกัน
• ไม่มีใครรับผิดชอบรอยต่อช่วงเปลี่ยนกะ
• post-heating ถูกนับเป็น PWHT ในเอกสาร ทั้งที่เป็นคนละเรื่อง
• WPS ระบุให้ทำ “เมื่อจำเป็น” โดยไม่บอกว่าใครตัดสิน

โยงไป Defect Atlas

คำถามท้ายหน้า

• รอยต่อหนาเชื่อมได้ครึ่งหนึ่งเมื่อหมดกะ และไม่มีกะถัดไป ต้องทำอะไรก่อนปล่อยให้เย็น และทำไมรอยต่อแบบนี้เสี่ยงกว่ารอยต่อที่เสร็จแล้ว
• รอยต่อเย็นถึงอุณหภูมิห้องไปแล้วสี่ชั่วโมง หัวหน้างานสั่งให้อบไล่ไฮโดรเจนย้อนหลัง การอบนี้ยังมีประโยชน์หรือไม่ และต้องทำอะไรเพิ่ม
