มองแล้วรู้

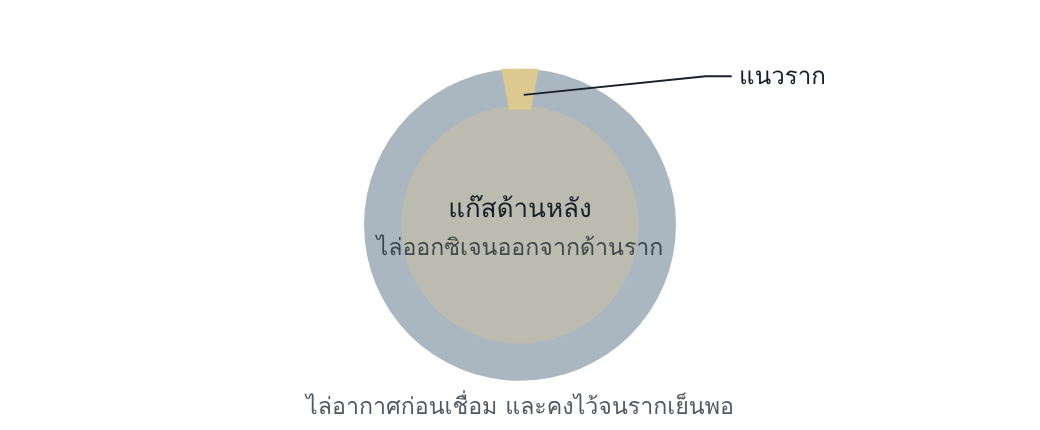

การใช้แก๊สไล่อากาศออกจากด้านหลังของรอยต่อขณะเชื่อมแนวรากและแนวถัดไป เพื่อไม่ให้ด้านรากออกซิไดซ์ จำเป็นสำหรับเหล็กโครเมียมสูงและเหล็กกล้าไร้สนิมทุกชนิดที่เชื่อมด้านเดียว
ด้านรากของรอยต่อท่อเข้าไปทำความสะอาดภายหลังไม่ได้ สภาพผิวของรากจึงถูกกำหนดขณะเชื่อมเท่านั้น
ทำไมจึงสำคัญ
ด้านรากคือด้านที่สัมผัสของไหลในท่อ และเป็นด้านที่มองไม่เห็นหลังประกอบเสร็จ รากที่ออกซิไดซ์เสียความต้านทานการกัดกร่อน ทั้งที่ภาพรังสีและรูปทรงผ่านครบ
อ่านแล้วเข้าใจ
ข้อแนะนำของมาตรฐาน
- ป้องกันการออกซิไดซ์ของรากอย่างได้ผลด้วยแก๊สด้านหลังตาม EN ISO 14175 ทั้งขณะเชื่อมแนวรากและแนวถัดไป
- แนวรากของรอยต่อด้านเดียวโดยทั่วไปเชื่อมด้วย TIG หรือ plasma
- เวลาไล่อากาศก่อนเชื่อมต้องพอให้ระดับสีของรากอยู่ในเกณฑ์ของข้อกำหนดการออกแบบ ขึ้นกับอัตราไหล ปริมาตร และตำแหน่งจุดปล่อยแก๊สเทียบกับความหนาแน่นของแก๊ส
- แนวทางคือเปลี่ยนปริมาตรสิบรอบก่อนเริ่มเชื่อม
- เมื่อกำหนดขีดออกซิเจน ต้องใช้เครื่องวิเคราะห์ออกซิเจนวัดแก๊สขาออก
- คงการไล่แก๊สไว้นานพอให้ผิวด้านรากของรอยเชื่อมที่เสร็จอยู่ในเกณฑ์
แยกตามวัสดุ
| เหล็กเฟอร์ริติก | จำเป็นสำหรับเหล็กโครเมียมสูงชนิดเฟอร์ริติกและมาร์เทนซิติก สำหรับเหล็กอื่น แก๊สด้านหลังช่วยให้ผิวรากดีขึ้นในงานเชื่อมด้านเดียว |
| เหล็กกล้าไร้สนิม | จำเป็นทุกชนิด · duplex: แก๊สด้านหลังที่แนะนำคืออาร์กอน อาร์กอนผสมไนโตรเจน หรือไนโตรเจนล้วน |
| อะลูมิเนียม | ใช้อาร์กอน ฮีเลียม หรือผสมกัน เป็นทั้งแก๊สปกคลุมและแก๊สด้านหลัง |
ต้องระบุและบันทึกอะไร
| รายการ | ระบุที่ไหน | หลักฐาน |
|---|---|---|
| ชนิดแก๊ส อัตราไหล เวลาไล่ก่อนเชื่อม | WPS | บันทึกการตั้งค่า |
| ขีดออกซิเจนหรือระดับสีของราก | ข้อกำหนดการออกแบบ | ค่าจากเครื่องวิเคราะห์ หรือผลตรวจสีของราก |
| วิธีปิดกั้นปริมาตรที่ไล่แก๊ส | ขั้นตอนของโรงงาน | การตรวจก่อนเริ่มเชื่อม |
คิดต่อ
ถ้าเจอปัญหา ให้สงสัยระบบ
- เวลาไล่แก๊สกำหนดเท่ากันทุกขนาดท่อ
- ไม่มีเครื่องวิเคราะห์ออกซิเจน และไม่มีเกณฑ์สีของรากในเอกสาร
- แก๊สถูกปิดทันทีที่แนวรากเสร็จเพื่อประหยัด
- ตัวปิดกั้นในท่อรั่ว และไม่มีใครตรวจเพราะมองไม่เห็น
โยงไป Defect Atlas
| 610 | สีจากความร้อน |
| 515 | รากเว้า |
| 4021 | ซึมลึกที่รากไม่สมบูรณ์ |
คำถามท้ายหน้า
- ท่อเส้นผ่านศูนย์กลางใน 200 mm ปิดกั้นช่วงยาว 400 mm อัตราไหล 15 ลิตรต่อนาที ต้องไล่แก๊สนานเท่าใดตามแนวทางสิบรอบ
- ทำไมตำแหน่งจุดปล่อยแก๊สจึงขึ้นกับความหนาแน่นของแก๊ส
แนวคำตอบ
- ปริมาตรคือ π × 1.0² × 4.0 = 12.6 ลิตร เมื่อคิดเป็นเดซิเมตร สิบรอบคือ 126 ลิตร ที่ 15 ลิตรต่อนาทีใช้เวลาประมาณ 8.4 นาที
- แก๊สที่หนักกว่าอากาศ เช่นอาร์กอน จมลงและดันอากาศขึ้น จึงควรปล่อยเข้าด้านล่างและระบายออกด้านบน แก๊สที่เบากว่าอากาศทำกลับกัน ถ้าวางผิดด้าน อากาศจะค้างอยู่ในส่วนที่แก๊สไปไม่ถึง
