กติกาที่คนมักพลาด

ตัวเลขในตารางใช้ไม่ได้ถ้าไม่อ่านกติกาที่อยู่นอกตาราง ความผิดพลาดในการประเมินส่วนใหญ่มาจากข้อความไม่กี่บรรทัดในข้อ 3 ถึง 5 ของมาตรฐาน

1 Short imperfection

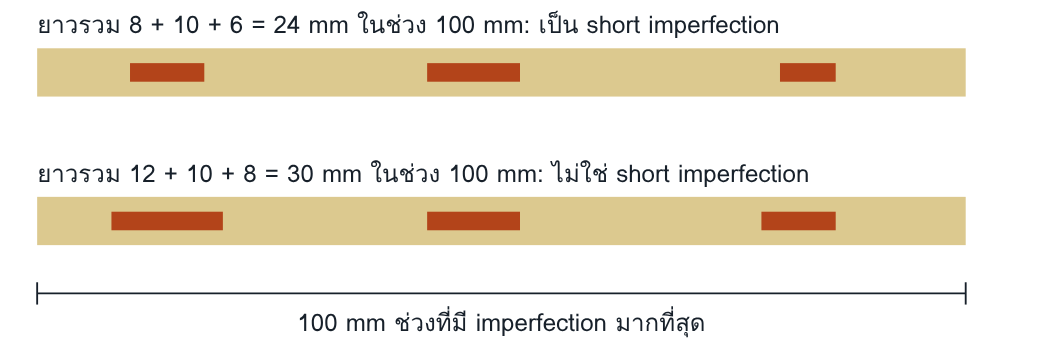

หลายรายการในตารางยอมรับ imperfection เฉพาะเมื่อเป็น short imperfection คำนี้มีนิยามเป็นตัวเลข: ในแนวเชื่อมยาวตั้งแต่ 100 mm ขึ้นไป ความยาวรวมของ imperfection ต้องไม่เกิน 25 mm ในช่วง 100 mm ที่มี imperfection มากที่สุด ถ้าแนวเชื่อมสั้นกว่า 100 mm ความยาวรวมต้องไม่เกินร้อยละ 25 ของความยาวแนว

ช่วง 100 mm ต้องเลือกตำแหน่งที่แย่ที่สุด ไม่ใช่ตำแหน่งที่สะดวก

ผลคือ imperfection ที่ความลึกผ่านเกณฑ์อาจไม่ผ่านเพราะยาวเกิน รอยกัดขอบลึก 0.4 mm ในแผ่นบาง 3 mm ผ่านระดับ D ถ้ายาวรวม 20 mm แต่ไม่ผ่านถ้ายาวรวม 40 mm ในช่วง 100 mm เดียวกัน

2 Systematic imperfection

คือ imperfection ที่กระจายซ้ำตลอดความยาวแนวเชื่อมที่ตรวจ โดยขนาดของแต่ละตัวอยู่ในขีดจำกัด มาตรฐานยอมรับเฉพาะในระดับ D และต้องผ่านข้อกำหนดอื่นของตารางด้วย เหตุผลคือ imperfection ที่เกิดซ้ำสม่ำเสมอบอกว่ากระบวนการมีปัญหา ไม่ใช่ความบังเอิญ รูพรุนขนาดเล็กทุก 30 mm ตลอดแนวจึงไม่ผ่านระดับ C แม้รูแต่ละรูจะเล็กกว่าขีดจำกัดมาก

3 สองตัวที่อยู่ใกล้กันนับเป็นตัวเดียว

imperfection สองตัวที่อยู่ติดกันและห่างกันน้อยกว่ามิติหลักของตัวที่เล็กกว่า ต้องถือเป็น imperfection เดียว ขนาดที่นำไปเทียบเกณฑ์จึงเป็นขนาดรวมที่ครอบทั้งสองตัวและช่องว่างระหว่างกัน กติกานี้กันไม่ให้ imperfection ยาวหนึ่งตัวถูกรายงานเป็นตัวสั้นหลายตัว

4 ประเมินแยกชนิดก่อน แล้วจึงรวม

รอยต่อต้องประเมินแยกทีละชนิดตามข้อ 1.1 ถึง 3.2 ก่อน เมื่อ imperfection ต่างชนิดอยู่ในหน้าตัดเดียวกัน ต้องพิจารณาเพิ่มตามข้อ 4.1 และขีดจำกัดของหลาย imperfection ใช้ได้เฉพาะเมื่อแต่ละตัวไม่เกินเกณฑ์ของตัวเอง ดูหน้า 4.1 และ 4.2 ในภาค Atlas

5 ความหนาเปลี่ยนเกณฑ์

หลายรายการมีเกณฑ์สองชุด สำหรับความหนา 0.5 ถึง 3 mm และมากกว่า 3 mm แผ่นบางมักเข้มกว่า เช่นระดับ B ไม่ยอมรับรอยกัดขอบเลยในแผ่นบาง และหลาย imperfection ในหน้าตัดเดียวไม่ยอมรับทุกระดับ ขีดจำกัดส่วนใหญ่ยังมีสองเงื่อนไขพร้อมกัน คือสัดส่วนของความหนาและค่าสูงสุดเป็นมิลลิเมตร ในแผ่นหนา ค่าสูงสุดจะเป็นตัวจำกัด

6 สัญลักษณ์ที่สับสนกันบ่อย

7 ข้อความสั้นที่มีผลมาก

• Smooth transition: หลายรายการระบุว่าต้องเปลี่ยนผิวอย่างราบเรียบ หมายถึงผิวที่ไม่มีความไม่สม่ำเสมอหรือความคมตรงรอยต่อระหว่างแนวเชื่อมกับชิ้นงาน ร่องที่ลึกไม่เกินเกณฑ์แต่คมจึงยังไม่ผ่าน
• กำลังขยายของ macro: เมื่อใช้ macro ตรวจ ให้พิจารณาเฉพาะ imperfection ที่เห็นได้ด้วยกำลังขยายไม่เกินสิบเท่า ยกเว้น micro lack of fusion และ microcrack
• ไม่ต้องพิจารณาทุกรายการ: ให้พิจารณาเฉพาะ imperfection ที่เกี่ยวกับกระบวนการและการใช้งานนั้น

คำถามท้ายบท

• แนวเชื่อมยาว 60 mm มีรอยกัดขอบยาวรวม 18 mm เป็น short imperfection หรือไม่
• ทำไมมาตรฐานจึงไม่ยอมรับ systematic imperfection ในระดับ C และ B แม้ขนาดจะเล็กมาก
