Qualification Atlas · ภาค 2 · รับรองขั้นตอนการเชื่อม · ISO 15614-1:2017 · การทดสอบและการตัดสินผล

P5

ตำแหน่งตัดชิ้นทดสอบย่อย

Location and taking of test specimens · ขั้นตอนการเชื่อม · ISO 15614-1:2017 ข้อ 7.2

มองแล้วรู้

ข้อ 7.2 ของ ISO 15614-1:2017 สั้นเพียงสามประโยค แต่ผูกกับรูปสี่รูป ชิ้นทดสอบย่อย (test specimen) ต้องตัดตามรูป 5 สำหรับรอยเชื่อมชนบนแผ่น รูป 6 สำหรับรอยเชื่อมชนบนท่อ รูป 7 สำหรับรอยต่อตัวที และรูป 8 สำหรับท่อแยก (branch connection)

ประโยคที่สองโยงไปข้อ 8.4.2: ตำแหน่งของชิ้นทดสอบย่อยแรงกระแทกและความแข็งกำหนดว่า WPQR จะครอบคลุมตำแหน่งเชื่อมใดบ้าง การตัดจึงต้องวางแผนตั้งแต่ก่อนเชื่อมชิ้นทดสอบ

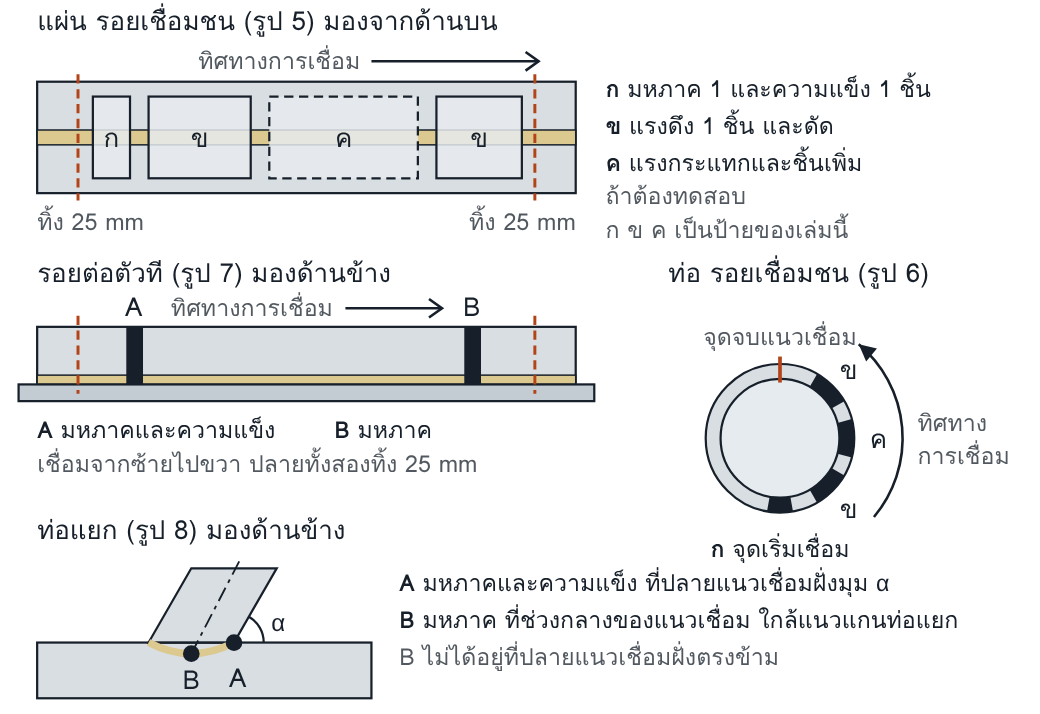

แผนภาพอย่างง่ายของผู้เขียน ไม่ตามมาตราส่วน ตำแหน่งจริงให้เปิดรูป 5 ถึง 8 ของ ISO 15614-1:2017 ซึ่งรูป 6 แสดงการจัดวางบนท่อไว้สองแบบ

ตัดจากตรงไหน

ชิ้นทดสอบ รูป ตำแหน่งตัด
รอยเชื่อมชนบนแผ่น รูป 5 ทิ้งปลายละ 25 mm · จากต้นแนวเชื่อม: มหภาค 1 และความแข็ง 1 ชิ้น · แรงดึง 1 ชิ้นและดัด · แรงกระแทกและชิ้นเพิ่มถ้าต้องทดสอบ · แรงดึง 1 ชิ้นและดัด
รอยเชื่อมชนบนท่อ รูป 6 มหภาค 1 และความแข็ง 1 ชิ้นจากจุดเริ่มเชื่อม · พื้นที่แรงดึงและดัดสองแห่ง · พื้นที่แรงกระแทกและชิ้นเพิ่มหนึ่งแห่ง · รูปไม่ระบุส่วนทิ้ง
รอยต่อตัวที รอยเชื่อมชนหรือรอยเชื่อมฉาก รูป 7 ทิ้งปลายละ 25 mm · มหภาค 2 ตำแหน่ง ตำแหน่งหนึ่งใช้วัดความแข็งด้วย
ท่อแยก รูป 8 มหภาค 2 ตำแหน่ง คือ A ที่ปลายแนวเชื่อมฝั่งมุม α ซึ่งใช้วัดความแข็งด้วย และ B ที่ช่วงกลางของแนวเชื่อมตามที่รูปวาด

ISO 15614-1:2017 ข้อ 7.2 และคำอธิบายของรูป 5 ถึง 8 รูป 5 และรูป 6 ของมาตรฐานมีหมายเหตุว่าไม่ตามมาตราส่วน และรูปทั้งสี่ไม่ได้กำหนดระยะระหว่างพื้นที่

ทำไมจึงสำคัญ

ชิ้นทดสอบย่อยที่ตัดผิดตำแหน่งให้ผลที่ผ่าน แต่ไม่ได้พิสูจน์สิ่งที่มาตรฐานต้องการ ต้นและปลายแนวเชื่อมเป็นช่วงที่สภาวะยังไม่นิ่ง จึงถูกทิ้ง และเมื่อ WPQR ต้องครอบคลุมทุกตำแหน่งเชื่อม ตำแหน่งที่ heat input สูงสุดกับต่ำสุดคือจุดที่ความเหนียวและความแข็งเสี่ยงที่สุด

ตัวอย่างอ่านค่า

WPQR Level 2 ของรอยเชื่อมชนบนแผ่น มีข้อกำหนดทั้งแรงกระแทกและความแข็ง ต้องการรับรองทุกตำแหน่งเชื่อม ยกเว้นเชื่อมลง ผู้ผลิตเชื่อมชิ้นทดสอบสองชิ้น ชิ้น ก ตำแหน่ง PF heat input 1.8 kJ/mm ชิ้น ข ตำแหน่ง PC heat input 0.9 kJ/mm

ตัดอย่างไร: ชิ้นทดสอบย่อยแรงกระแทกมาจากชิ้น ก เพราะ 1.8 สูงกว่า 0.9 ชิ้นทดสอบย่อยความแข็งมาจากชิ้น ข ทั้งสองชิ้นต้องผ่านการตรวจด้วยสายตา (VT) และ NDT ก่อนตัด

ความยาวที่ใช้ได้: ถ้าแนวเชื่อมของชิ้น ก ยาว 350 mm ส่วนทิ้งคือ 25 + 25 = 50 mm เหลือ 350 − 50 = 300 mm สำหรับชิ้นทดสอบย่อยทั้งหมด รวมชิ้นสำรองสำหรับการทดสอบซ้ำตามข้อ 7.6

ตัวอย่างสมมติ แต่งขึ้นเพื่ออธิบายวิธีอ่าน

อ่านแล้วเข้าใจ

มาตรฐานกำหนดอะไร

ข้อ 8.4.2 กับตำแหน่งของแรงกระแทกและความแข็ง

ข้อ 7.2 กำหนดว่าต้องพิจารณาข้อ 8.4.2 เมื่อเลือกตำแหน่งของชิ้นทดสอบย่อยความแข็งและแรงกระแทก ข้อ 8.4.2 ไม่แยกระดับ และเขียนไว้ดังนี้

หมายเหตุของข้อ 8.4.2 ยกตัวอย่างว่าสำหรับรอยเชื่อมชนบนแผ่น ตำแหน่งที่ heat input สูงสุดโดยปกติคือ PF และ PA ส่วนต่ำสุดคือ PC และ PE ข้อ 8.4.2 ไม่ได้เขียนว่าการทดสอบแรงดึง ดัด และมหภาคต้องทำกับชิ้นทดสอบทั้งสองชิ้นหรือไม่ เล่มนี้ใช้ทางที่ระวังกว่า คือทำตามตาราง 1 หรือ 2 ให้ครบทั้งสองชิ้น ซึ่งเป็นการตีความ ควรตกลงกับผู้ตรวจสอบหรือหน่วยตรวจสอบก่อนเชื่อม

จุดที่อ่านผิดบ่อย

คิดต่อ

ถ้าหลุดซ้ำ ให้สงสัยระบบ

โยงไปหน้าอื่นและเล่มอื่น

หน้า P2 ขนาดต่ำสุดของชิ้นทดสอบ และข้อ 6.2.1 ที่ให้เตรียมชิ้นทดสอบยาวขึ้นเพื่อการทดสอบซ้ำ
หน้า P12 ช่วงที่รับรองของตำแหน่งเชื่อมตามข้อ 8.4.2 และการเชื่อมลง
หน้า P7 การตัดชิ้นทดสอบย่อยเพิ่มเมื่อผลไม่ผ่าน

คำถามท้ายหน้า

แนวคำตอบ
  1. ตาราง 2 แถวรอยเชื่อมฉากกำหนดมหภาค 2 ชิ้นและการทดสอบความแข็ง รูป 7 ของข้อ 7.2 ให้ทิ้งปลายละ 25 mm แล้วตัดมหภาคสองตำแหน่ง ตำแหน่งหนึ่งเป็นชิ้นมหภาคที่ใช้วัดความแข็งด้วย ซึ่งรูปวาดไว้ทางต้นแนวเชื่อม อีกตำแหน่งหนึ่งเป็นชิ้นมหภาคอย่างเดียว ซึ่งรูปวาดไว้ทางปลายแนวเชื่อม การทดสอบความแข็งไม่ต้องทำถ้าโลหะชิ้นงานอยู่ในข้อยกเว้นของเชิงอรรถ e ของตาราง 2
