Defect Atlas · ภาค 2 · Atlas · กลุ่ม 2 · โพรงและรูพรุน

201

รูพรุน

Gas cavity (porosity) — กลุ่ม 2 · CAVITIES

มองแล้วรู้

โพรงในเนื้อเชื่อมที่เกิดจากแก๊สซึ่งออกจากน้ำโลหะไม่ทันก่อนแข็งตัว ส่วนใหญ่เป็นทรงกลม ผิวในเรียบ อาจอยู่เดี่ยว กระจาย เป็นกลุ่ม เรียงแนว ยืดยาวเป็นท่อ หรือเปิดถึงผิว

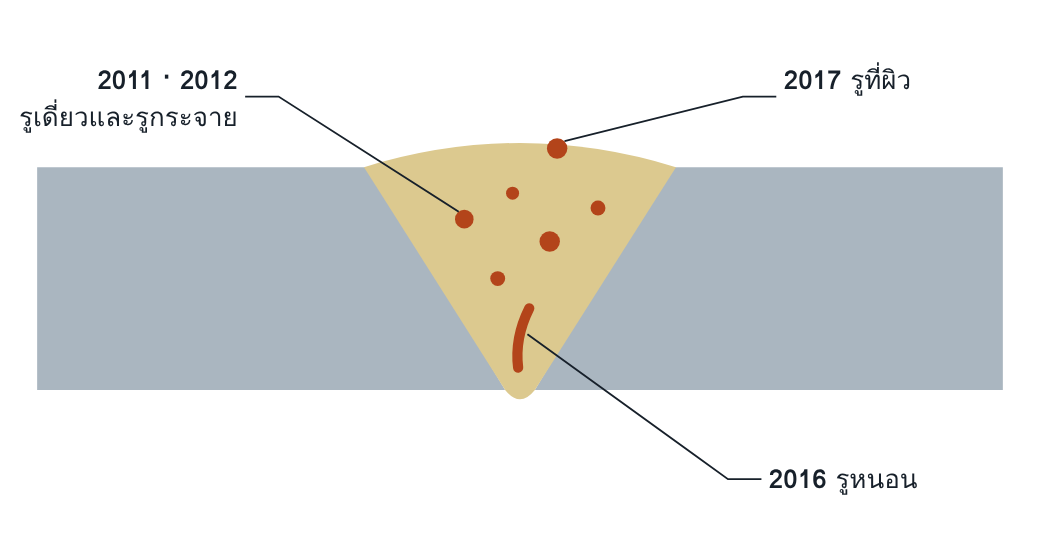

ภาพตัดขวางรอยต่อชนร่องวี ขนาดรูวาดให้ใหญ่กว่าจริงเพื่อให้เห็นชัด

2011 Gas pore: รูเดี่ยว ทรงเกือบกลม

2012 Uniformly distributed porosity: กระจายสม่ำเสมอทั่วเนื้อเชื่อม

2013 Clustered (localized) porosity: รวมเป็นกลุ่ม

2014 Linear porosity: เรียงเป็นแนวขนานแกนแนวเชื่อม

2015 Elongated cavity: โพรงยาวตามแกนแนวเชื่อม

2016 Worm-hole: โพรงรูปท่อตามทางที่แก๊สลอยออก

2017 Surface pore: รูที่เปิดถึงผิวแนวเชื่อม

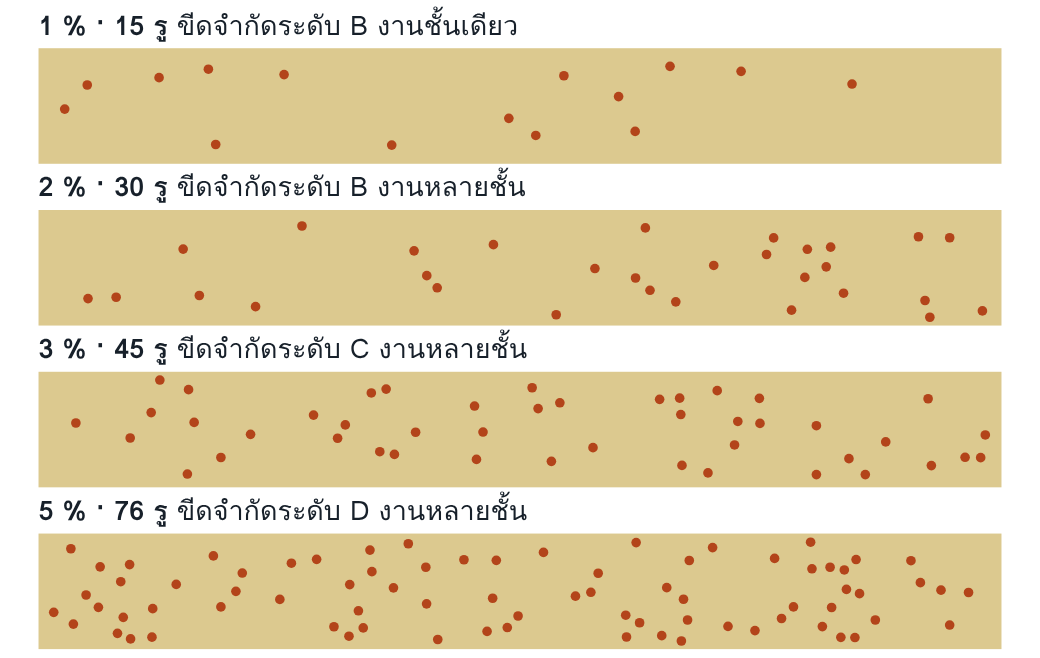

ร้อยละของพื้นที่ฉายหน้าตาเป็นอย่างไร แต่ละแถบแทนแนวเชื่อมยาว 100 mm กว้าง 12 mm รูขนาด 1 mm วาดตามสัดส่วน จำนวนรูตาม Annex A ของ ISO 5817 ตำแหน่งรูสุ่มวางเพื่อประกอบภาพ

อ่านแล้วเข้าใจ

กลไกการเกิด

น้ำโลหะร้อนละลายแก๊สได้มากกว่าโลหะแข็งหลายเท่า เมื่อเย็นลงแก๊สจึงแยกตัวเป็นฟอง ถ้าฟองลอยขึ้นไม่ทันแนวแข็งตัวก็ถูกขังไว้ แก๊สมาจากสามทาง คือไฮโดรเจนจากความชื้นและคราบน้ำมัน ไนโตรเจนและออกซิเจนจากอากาศที่รั่วเข้าบ่อหลอม และ CO จากปฏิกิริยาในน้ำโลหะที่ขาดตัวไล่ออกซิเจน

สาเหตุที่พบบ่อย

แก๊สปกคลุม ลมพัด อัตราไหลต่ำเกินไปหรือสูงจนปั่นป่วน หัวฉีดอุดด้วยเม็ดโลหะ สายแก๊สรั่ว ระยะ arc ยาว
ความชื้น ลวดเชื่อมหรือ flux ชื้น ไอน้ำกลั่นตัวบนชิ้นงานเย็น แก๊สมีความชื้น
ความสะอาด น้ำมัน สี สนิม สเกล shop primer หนาเกิน ผิวชุบสังกะสี
เทคนิค เดินเร็วจนแข็งตัวก่อนแก๊สออก จุดเริ่มแนวที่ arc ยังไม่นิ่ง
ตามกระบวนการ 111 ลวดด่างชื้นหรือ arc ยาวตอนเริ่ม · 135 ลมและหัวฉีดสกปรก · 136 รูหนอนเมื่อเชื่อมทับ primer · 141 แก๊สคลุมไม่ทั่วหรือลวดเติมสกปรก · 121 flux ชื้นหรือชั้น flux บาง

ตรวจเจอด้วยวิธีใด

วิธี โอกาสพบ เงื่อนไข
VT ระหว่างงาน ●●○ กลาง รูที่ผิวของแต่ละชั้นเห็นได้ก่อนเชื่อมทับ และเป็นสัญญาณว่าข้างในอาจมีอีก
VT เมื่อเสร็จ ●○○ ต่ำ เฉพาะรูที่ผิว (2017)
PT ●○○ ต่ำ เฉพาะรูที่เปิดถึงผิว
MT ●○○ ต่ำ รูกลมให้รอยบ่งชี้อ่อน
RT ●●● สูง จุดกลมมืดชัดเจน ประเมินร้อยละของพื้นที่ฉายได้โดยตรง
UT ●●○ กลาง รูกลมเล็กสะท้อนคลื่นอ่อน นับจำนวนและวัดขนาดยาก
วิธีเสริมและยืนยัน บทบาท ใช้เมื่อ
Fracture ยืนยัน หักชิ้นทดสอบแล้วดูหน้าแตก ในการทดสอบช่างและ WPS

เกณฑ์ยอมรับตาม ISO 5817:2023

รายการ (ข้อ) D C B
พื้นที่ฉาย งานชั้นเดียว (2.3) ≤ 2.5 % ≤ 1.5 % ≤ 1 %
พื้นที่ฉาย งานหลายชั้น (2.3) ≤ 5 % ≤ 3 % ≤ 2 %
รูเดี่ยว (2.3) d ≤ 0.4 s
สูงสุด 5 mm
d ≤ 0.3 s
สูงสุด 4 mm
d ≤ 0.2 s
สูงสุด 3 mm
รูที่ผิว t > 3 mm (1.3) d ≤ 0.3 s
สูงสุด 3 mm
d ≤ 0.2 s
สูงสุด 2 mm
ไม่ยอมรับ
รูที่ผิว t 0.5–3 mm (1.3) d ≤ 0.3 s ไม่ยอมรับ ไม่ยอมรับ

รอยเชื่อมฉากใช้ความหนาคอจริง aA แทน s งานรับแรงล้าระดับ B125 เข้มกว่า: รูเดี่ยว d ≤ 0.1 s สูงสุด 1 mm (Annex B) รูเป็นกลุ่ม เรียงแนว และรูหนอนมีเกณฑ์แยกในข้อ 2.4 ถึง 2.6

ทำไมมาตรฐานยอมได้

รูกลมผิวเรียบรวมความเค้นน้อยกว่า imperfection แบบระนาบมาก ปริมาณไม่กี่ร้อยละจึงแทบไม่ลดความแข็งแรงสถิต ข้อยกเว้นมีสองกรณี คือรูที่เปิดถึงผิวซึ่งเป็นจุดเริ่มของการล้าและการกัดกร่อน และกลุ่มรูหนาแน่นซึ่งอาจบังรอยหลอมไม่ติดหรือรอยร้าวบนฟิล์ม

คิดต่อ

ถ้าเจอซ้ำ ให้สงสัยระบบ

แก้ไขและป้องกัน

แก้ไข: เจียหรือเซาะเฉพาะช่วงที่เกินเกณฑ์ เชื่อมซ่อมตาม WPS แล้วตรวจซ้ำด้วยวิธีเดิม ถ้าพบตลอดแนว ให้หยุดหาต้นเหตุก่อนซ่อม

ป้องกัน: คุมการเก็บวัสดุสิ้นเปลือง ทำความสะอาดรอยต่อก่อนเชื่อม ตรวจอัตราไหลแก๊สที่หัวเชื่อม และอ่านรูปแบบการกระจายของรู เพราะรูที่จุดเริ่มแนว รูตลอดแนว และรูเป็นช่วง ชี้ไปที่สาเหตุต่างกัน

คำถามท้ายหน้า

แนวคำตอบ

1. ทำไมเกณฑ์ของงานหลายชั้นจึงยอมร้อยละของพื้นที่ฉายได้มากกว่างานชั้นเดียว

ภาพรังสีรวมรูทั้งความหนาลงบนระนาบเดียว งานหลายชั้นมีปริมาตรเนื้อเชื่อมมากกว่า ความหนาแน่นของรูต่อปริมาตรเท่ากันจึงให้ร้อยละบนฟิล์มสูงกว่า มาตรฐานระบุไว้ในหมายเหตุของข้อ 2.3

2. ฟิล์มแสดงรูพรุน 1.8 % ในงานหลายชั้น ผ่านระดับ B หรือไม่ และต้องตรวจอะไรเพิ่มก่อนตัดสิน

ผ่านเกณฑ์พื้นที่ฉายของระดับ B สำหรับงานหลายชั้น ซึ่งคือ 2 % แต่ต้องตรวจเพิ่มว่ารูเดี่ยวที่ใหญ่ที่สุดไม่เกิน 0.2 s และไม่เกิน 3 mm ไม่มีรูเป็นกลุ่มหรือเรียงแนวที่ต้องใช้ข้อ 2.4 และ 2.5 และไม่เป็น systematic imperfection
