การเชื่อมชิ้นทดสอบและผู้ตรวจสอบ

มองแล้วรู้

ข้อ 6.3 ของ ISO 15614-1:2017 มีสี่ประโยค กำหนดสี่เรื่อง: ชิ้นทดสอบต้องเตรียมและเชื่อมตาม pWPS ซึ่งชิ้นทดสอบต้องเป็นตัวแทน ตำแหน่งเชื่อมต้องเป็นไปตาม ISO 6947 รอยเชื่อมแต้มที่จะถูกหลอมรวมในรอยต่อจริงต้องมีในชิ้นทดสอบ และผู้ตรวจสอบหรือหน่วยตรวจสอบต้องทวนสอบการเชื่อมและการทดสอบ

ข้อนี้ไม่แยกระดับ ใช้เหมือนกันทั้ง Level 1 และ Level 2 และสั้นกว่าที่คนส่วนใหญ่คาด หลายเรื่องที่ปฏิบัติกันในวันทดสอบไม่ได้อยู่ในตัวบท หน้านี้จึงแยกสิ่งที่ตัวบทกำหนดออกจากสิ่งที่ต้องตกลงกันเอง

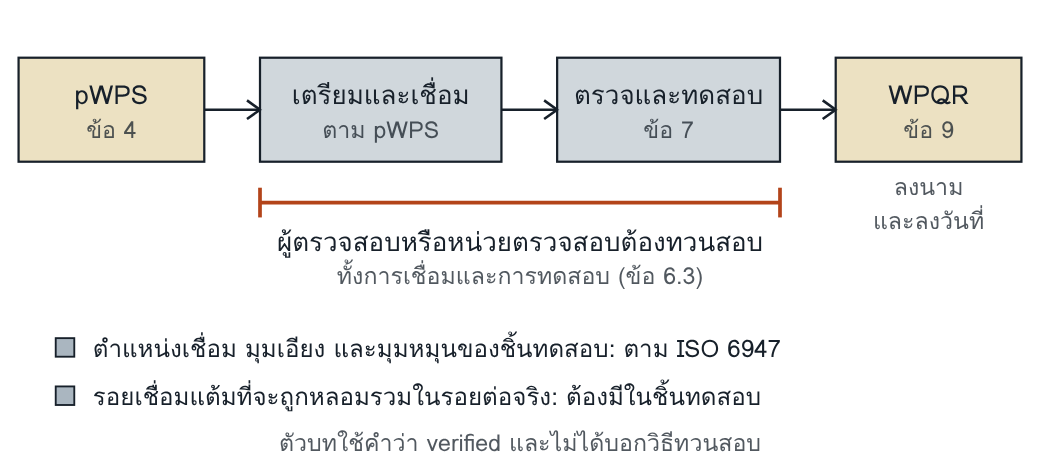

ผู้ตรวจสอบหรือหน่วยตรวจสอบทวนสอบสองขั้นตามข้อ 6.3 และลงนามใน WPQR ตามข้อ 9 ของ ISO 15614-1:2017

ตัวบทกำหนด และตัวบทไม่ได้เขียน

ISO 15614-1:2017 ข้อ 6.3 ทั้งสองระดับ ข้อ 3 ของมาตรฐานไม่ได้นิยามผู้ตรวจสอบหรือหน่วยตรวจสอบไว้เอง แต่ให้ใช้คำศัพท์ตาม ISO/TR 25901 คอลัมน์ขวาเป็นเรื่องที่ต้องดูจากสัญญา มาตรฐานการใช้งาน หรือตกลงกับผู้ตรวจสอบหรือหน่วยตรวจสอบก่อนวันทดสอบ

ทำไมจึงสำคัญ

WPQR เป็นหลักฐานว่าขั้นตอนการเชื่อมที่เสนอให้ผลตามต้องการ หลักฐานนี้มีน้ำหนักเมื่อสองเรื่องจริง คือชิ้นทดสอบถูกเชื่อมตาม pWPS และมีผู้ทวนสอบว่าเป็นเช่นนั้น ถ้าชิ้นทดสอบถูกเชื่อมด้วยค่าที่ต่างจาก pWPS ผลทดสอบที่ผ่านพิสูจน์ขั้นตอนอื่น ไม่ใช่ขั้นตอนที่เสนอ และถ้าไม่มีใครทวนสอบการเชื่อม ลายมือชื่อใน WPQR รับรองได้เพียงผลของห้องทดสอบ

WPS ต้องระบุอะไร

ISO 15609-1:2004 ให้ WPS ของการเชื่อมอาร์กระบุเรื่องต่อไปนี้

• วิธีเตรียมรอยต่อ การทำความสะอาด การจับยึด และการเชื่อมแต้ม (ข้อ 4.4.4)
• ตำแหน่งเชื่อมที่ใช้ได้ ตาม ISO 6947 (ข้อ 4.4.3)
• ตัวแปรทางไฟฟ้า เทคนิคการเชื่อม ลวดเชื่อม preheat และอุณหภูมิระหว่างชั้น ซึ่งเป็นค่าที่ต้องเทียบกับบันทึกการเชื่อมชิ้นทดสอบ (ข้อ 4.4.5 ถึง 4.4.12)

ตัวอย่างอ่านค่า

pWPS ของกระบวนการ 135 ระบุกระแส 180 ถึง 220 A สำหรับเที่ยวเติม และระบุว่ารอยเชื่อมแต้มคงอยู่และถูกหลอมรวมในเที่ยวราก บันทึกการเชื่อมชิ้นทดสอบมีเที่ยวเติมสี่เที่ยว กระแส 195, 210, 240 และ 205 A ชิ้นทดสอบถูกประกอบด้วยตัวจับยึด ไม่มีรอยเชื่อมแต้ม

กระแส: เที่ยวที่สาม 240 A สูงกว่าขีดบน 220 A อยู่ 20 A ชิ้นทดสอบจึงไม่ได้เชื่อมตาม pWPS ครบทุกเที่ยว (ข้อ 6.3 ประโยคแรก)

รอยเชื่อมแต้ม: งานผลิตจะหลอมรอยเชื่อมแต้มรวมในรอยต่อ แต่ชิ้นทดสอบไม่มี ขัดกับข้อ 6.3 ประโยคที่สาม

ทางออก: ตัวบทไม่ได้บอกว่าต้องทำอย่างไรเมื่อชิ้นทดสอบเบี่ยงจาก pWPS ทางที่ระวังกว่า ซึ่งเป็นการตีความ คือแก้ pWPS ให้ตรงกับสิ่งที่ตั้งใจใช้ แล้วเชื่อมชิ้นทดสอบใหม่ให้ตรง โดยตกลงกับผู้ตรวจสอบหรือหน่วยตรวจสอบก่อน

ตัวอย่างสมมติ แต่งขึ้นเพื่ออธิบายวิธีอ่าน

อ่านแล้วเข้าใจ

มาตรฐานกำหนดอะไร

สี่ประโยคของข้อ 6.3 อ่านทีละประโยคได้ดังนี้

• ตาม pWPS: การเตรียมและการเชื่อมชิ้นทดสอบต้องทำตาม pWPS ซึ่งชิ้นทดสอบต้องเป็นตัวแทน ISO 15607:2019 ข้อ 5.1 เขียนตรงกันว่า ถ้าการรับรองมีการเชื่อมชิ้นทดสอบ ชิ้นทดสอบต้องเชื่อมตาม pWPS
• ตำแหน่งเชื่อม: ตำแหน่งเชื่อมและขีดจำกัดของมุมเอียงและมุมหมุนของชิ้นทดสอบต้องเป็นไปตาม ISO 6947 ชิ้นทดสอบที่วางเอียงเกินขีดของตำแหน่งที่ระบุ จึงไม่ใช่ตำแหน่งนั้น
• รอยเชื่อมแต้ม: ถ้ารอยเชื่อมแต้มจะถูกหลอมรวมในรอยต่อจริง ต้องรวมอยู่ในชิ้นทดสอบ ตัวบทเป็นเงื่อนไข ถ้างานผลิตเอารอยเชื่อมแต้มออกก่อนเชื่อม ข้อนี้ไม่บังคับให้มี
• การทวนสอบ: การเชื่อมและการทดสอบชิ้นทดสอบต้องได้รับการทวนสอบโดยผู้ตรวจสอบหรือหน่วยตรวจสอบ

ข้อ 9 ปิดวงจร: WPQR ต้องมีรายการที่เกี่ยวข้องตามที่ ISO 15609 กำหนดสำหรับ WPS พร้อมรายละเอียดของลักษณะที่ไม่ผ่านข้อ 7 และเมื่อไม่พบลักษณะหรือผลทดสอบที่ไม่ผ่าน WPQR ถือว่าผ่านการรับรอง และต้องลงนามและลงวันที่โดยผู้ตรวจสอบหรือหน่วยตรวจสอบ ค่าที่ใช้เชื่อมจริงจึงต้องถูกบันทึกระหว่างเชื่อม ให้ครบตามหัวข้อของ pWPS

ทวนสอบ หมายถึงอะไร

ตัวบทใช้คำว่า verified และไม่ได้เขียนว่าต้องทำอย่างไร ไม่ได้เขียนว่าผู้ตรวจสอบต้องอยู่ดูการเชื่อมตลอด และไม่ได้กำหนดว่าผู้ตรวจสอบต้องเป็นบุคคลภายนอก ISO 15607:2019 ตาราง B.1 ซึ่งเป็นข้อมูลประกอบ ให้ผู้ตรวจสอบหรือหน่วยตรวจสอบเกี่ยวข้องในขั้นรับรองเมื่อเกี่ยวข้อง และเชิงอรรถระบุว่าบางกรณีอาจต้องเป็นผู้ตรวจสอบอิสระจากภายนอก

เล่มนี้ใช้ทางที่ระวังกว่า ซึ่งเป็นการตีความ ไม่ใช่ข้อกำหนด: ให้ผู้ตรวจสอบเห็นการประกอบ การเชื่อม และการทำเครื่องหมายชิ้นทดสอบด้วยตนเอง และเห็นหรือทบทวนการทดสอบจากรายงานที่สอบกลับถึงชิ้นทดสอบได้ ในงานจริงควรตกลงกับผู้ตรวจสอบหรือหน่วยตรวจสอบก่อนวันทดสอบ ว่าจะทวนสอบขั้นใดด้วยวิธีใด และดูว่าสัญญาหรือมาตรฐานการใช้งานกำหนดผู้ตรวจสอบไว้อย่างไร

จุดที่อ่านผิดบ่อย

• ใช้ถ้อยคำของ ISO 15614-1 ฉบับ 2004 กับงานที่ระบุ ISO 15614-1:2017 ข้อ 6.3 ของ ISO 15614-1 ฉบับ 2004 มีวลีว่าเชื่อมภายใต้เงื่อนไขทั่วไปของการเชื่อมในงานผลิต และใช้คำว่า witnessed ส่วน ISO 15614-1:2017 ไม่มีวลีนั้น และใช้คำว่า verified
• ถือว่าลายมือชื่อของผู้ตรวจสอบใน WPQR ครอบคลุมเฉพาะผลทดสอบ ทั้งที่ข้อ 6.3 ให้ทวนสอบทั้งการเชื่อมและการทดสอบ
• คิดว่ารอยเชื่อมแต้มต้องมีในชิ้นทดสอบทุกกรณี หรือไม่ต้องมีเลย ทั้งที่ตัวบทผูกกับเงื่อนไขเดียว คือรอยเชื่อมแต้มจะถูกหลอมรวมในรอยต่อจริงหรือไม่

คิดต่อ

ถ้าหลุดซ้ำ ให้สงสัยระบบ

• ไม่มีแบบบันทึกการเชื่อมชิ้นทดสอบแยกรายเที่ยว ค่าใน WPQR จึงคัดจาก pWPS แทนค่าที่วัดจริง
• ไม่มีการนัดหมายและตกลงขอบเขตการทวนสอบกับผู้ตรวจสอบเป็นลายลักษณ์อักษรก่อนวันทดสอบ
• ชิ้นทดสอบไม่ถูกทำเครื่องหมายก่อนส่งห้องทดสอบ รายงานผลจึงสอบกลับถึงชิ้นที่เชื่อมต่อหน้าผู้ตรวจสอบไม่ได้

โยงไปหน้าอื่นและเล่มอื่น

คำถามท้ายหน้า

• pWPS ระบุว่ารอยเชื่อมแต้มคงอยู่และถูกหลอมรวมในเที่ยวราก ผู้ผลิตประกอบชิ้นทดสอบด้วยตัวจับยึดโดยไม่เชื่อมแต้ม เพื่อให้รากสวย ทำได้หรือไม่ตามข้อ 6.3
• ผู้ตรวจสอบไม่ได้เห็นการเชื่อมชิ้นทดสอบ ได้รับเพียงรายงานผลจากห้องทดสอบ แล้วลงนามใน WPQR เรื่องใดตามข้อ 6.3 ที่ยังไม่ได้ทวนสอบ และควรทำอย่างไร
