มองแล้วรู้
ผู้ผลิตต้องมีบุคลากรที่มีความสามารถและมีจำนวนพอ สำหรับวางแผน ปฏิบัติ และควบคุมงานเชื่อมตามข้อกำหนด บุคลากรมีสองกลุ่ม คือช่างเชื่อมกับผู้ควบคุมเครื่องเชื่อม และผู้ประสานงานงานเชื่อม
ข้อนี้พึ่งมาตรฐานอื่นเกือบทั้งหมด ตัว ISO 3834 บอกเพียงว่าต้องมีและต้องรับรอง รายละเอียดอยู่ในมาตรฐานที่ใช้ประกอบ

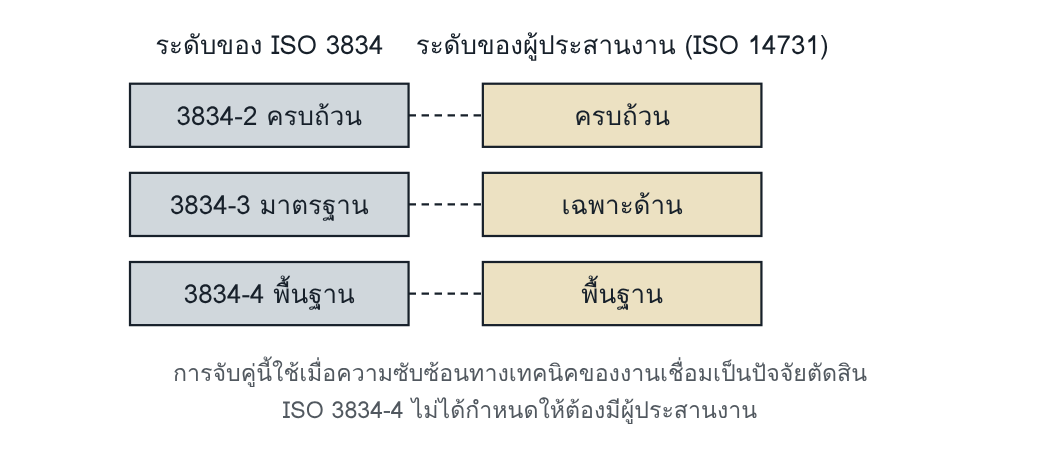

ISO/TR 3834-6:2007 ตาราง 4 จับคู่ระดับของ ISO 3834 กับระดับความรู้ของผู้ประสานงานตาม ISO 14731:2006 ที่รายงานฉบับนั้นอ้าง ไว้เป็นแนวทาง ไม่ได้เป็นข้อบังคับ ชื่อระดับทั้งสามยังใช้อยู่ในข้อ 6.2 ของ ISO 14731:2019
สามระดับต่างกันอย่างไร
| เรื่อง | ISO 3834-2 ครบถ้วน | ISO 3834-3 มาตรฐาน | ISO 3834-4 พื้นฐาน |
|---|---|---|---|
| บุคลากรโดยรวม | มีความสามารถและจำนวนพอ สำหรับวางแผน ปฏิบัติ และควบคุม | เหมือนระดับครบถ้วน | มีการควบคุมงานเชื่อมพอให้ได้ฝีมือที่ดี |
| ช่างเชื่อมและผู้ควบคุมเครื่อง | ต้องผ่านการทดสอบรับรอง | ต้องผ่านการทดสอบรับรอง | ต้องผ่านการทดสอบรับรอง |
| ผู้ประสานงานงานเชื่อม | ต้องมี | ต้องมี | ไม่มีข้อกำหนดเฉพาะ |
ทำไมจึงสำคัญ
ในข้อ 7 การรับรองช่างเชื่อมเป็นข้อย่อยเดียวที่ทั้งสามระดับกำหนดเท่ากัน ส่วนผู้ประสานงานงานเชื่อมเป็นเส้นแบ่งระหว่างระดับพื้นฐานกับสองระดับบน ผู้ประสานงานคือคนที่ทำให้ข้อกำหนดข้ออื่นทั้งหมดมีเจ้าของ
มาตรฐานที่ใช้ประกอบ
| เรื่อง | มาตรฐาน | ตารางใน ISO 3834-5:2021 |
|---|---|---|
| ช่างเชื่อม | ISO 9606-1 ถึง -5 (งานเชื่อมใต้น้ำ: ISO 15618-1, -2) | ตาราง 1 |
| ผู้ควบคุมเครื่องเชื่อม | ISO 14732 | ตาราง 1 |
| ผู้ประสานงานงานเชื่อม | ISO 14731 | ตาราง 2 |
รายการสำหรับการเชื่อมอาร์ก ผู้ผลิตใช้เอกสารอื่นที่เทียบเท่าทางเทคนิคได้ หรือใช้มาตรฐานที่มาตรฐานการใช้งานกำหนด
เอกสารและบันทึก
| ตัวอย่างเอกสาร | ตัวอย่างบันทึกและรายงาน |
|---|---|
| เอกสารการฝึก การประเมิน และการแต่งตั้งบุคลากร | ใบรับรองช่างเชื่อมและผู้ควบคุมเครื่องเชื่อม |
| การแต่งตั้ง งาน ความสัมพันธ์ และขอบเขตความรับผิดชอบของผู้ประสานงาน | บันทึกคุณสมบัติและการมอบอำนาจของผู้ประสานงาน · แผนผังความเชื่อมโยงของงานประสานงาน |
ตัวอย่างจากภาคผนวก A ของ ISO/TR 3834-6:2007
อ่านแล้วเข้าใจ
ช่างเชื่อมและผู้ควบคุมเครื่องเชื่อม
มาตรฐานกำหนดเพียงว่าต้องผ่านการทดสอบรับรองที่เหมาะสม สำหรับเหล็ก มาตรฐานที่ใช้ประกอบคือ ISO 9606-1:2012 (EN ISO 9606-1:2013) ซึ่งกำหนดอายุของใบรับรองไว้สองชั้น
ชั้นแรก: ทุก 6 เดือน ผู้รับผิดชอบงานเชื่อมหรือผู้สอบต้องยืนยันว่าช่างยังทำงานอยู่ในช่วงที่รับรอง ถ้าไม่ยืนยัน ใบรับรองใช้ไม่ได้
ชั้นที่สอง: การต่ออายุ ซึ่งต้องเลือกวิธีและระบุในใบรับรองตั้งแต่วันออก คือสอบใหม่ทุก 3 ปี หรือทุก 2 ปีโดยทดสอบรอยเชื่อมสองแนวจากงานในช่วง 6 เดือนสุดท้าย หรือคงอยู่ต่อเนื่องตามข้อ 9.3 c ซึ่งใช้ได้เฉพาะเมื่อระบบคุณภาพของผู้ผลิตได้รับการทวนสอบแล้วตาม ISO 3834-2 หรือ ISO 3834-3 (ดูภาค 1) การต่ออายุทุกวิธีต้องทำโดยผู้สอบหรือหน่วยสอบ
ผู้ประสานงานงานเชื่อม
ผู้ผลิตต้องมีผู้ประสานงานงานเชื่อมที่เหมาะสม ผู้ที่รับผิดชอบกิจกรรมด้านคุณภาพต้องมีอำนาจพอที่จะสั่งให้ดำเนินการที่จำเป็น และงานกับความรับผิดชอบต้องกำหนดไว้ชัดเจน
- ผู้ผลิตต้องแต่งตั้งอย่างน้อยหนึ่งคน และการแต่งตั้งโอนไปยังผู้ผลิตรายอื่นไม่ได้
- ต้องมีคำบรรยายลักษณะงานที่ระบุงาน ความรับผิดชอบ และขอบเขตอำนาจ รวมอำนาจลงนามเอกสาร
- ถ้ามีมากกว่าหนึ่งคน ต้องแบ่งงานให้ชัดว่าใครรับผิดชอบเรื่องใด
- จ้างภายนอกได้ แต่ความรับผิดชอบยังอยู่ที่ผู้ผลิต และต้องกำหนดงานกับความรับผิดชอบเป็นเอกสาร
จาก ISO 14731:2019 ข้อ 4.2 และข้อ 5
ใครคือผู้ประสานงาน
ISO/TR 3834-6 ชี้ว่างานประสานงานมักทำโดยคนหลายตำแหน่ง ซึ่งหลายคนไม่ได้ถูกมองว่าอยู่ในทีมงานเชื่อม ในโรงงานขนาดเล็ก ผู้จัดการฝ่ายผลิตหรือหัวหน้างานอาจทำหน้าที่นี้ควบกับงานอื่น คนที่ดูแลคลังลวดหรือการสอบเทียบก็ทำงานประสานงานงานเชื่อมบางส่วนอยู่ คุณสมบัติที่แต่ละคนต้องมีจึงขึ้นกับงานที่ได้รับมอบหมาย
งานของผู้ประสานงานงานเชื่อม
ISO 14731:2019 ภาคผนวก B.4 ให้ผู้ผลิตพิจารณามอบหมายเรื่องต่อไปนี้
- การรับรองช่างเชื่อมและผู้ควบคุมเครื่องเชื่อม ให้เป็นไปตามข้อกำหนดของสัญญาที่เกี่ยวข้อง
กฎที่เรียกใช้
PED 2014/68/EU ภาคผนวก I ข้อ 3.1.2 กำหนดให้การต่อถาวรของชิ้นส่วนรับแรงดันและชิ้นส่วนที่ต่อตรงกับชิ้นส่วนนั้น ทำโดยบุคลากรที่มีคุณสมบัติเหมาะสม และสำหรับอุปกรณ์ประเภท II, III และ IV บุคลากรต้องได้รับการอนุมัติจากบุคคลที่สามที่มีอำนาจ คือ notified body หรือองค์กรบุคคลที่สามที่รัฐสมาชิกยอมรับ
คิดต่อ
ถ้าหลุดซ้ำ ให้สงสัยระบบ
- ไม่มีใครเป็นเจ้าของการยืนยันทุก 6 เดือน ใบรับรองจึงหมดอายุโดยไม่มีใครรู้
- ผู้ประสานงานมีชื่อในผังองค์กร แต่ไม่มีอำนาจหยุดงาน
- ผู้ประสานงานเป็นบุคคลภายนอกที่เข้าโรงงานเฉพาะวันตรวจประเมิน
- ช่างของผู้รับจ้างช่วงเชื่อมงานโดยใช้ใบรับรองที่ออกภายใต้ผู้ผลิตรายอื่น และไม่มีใครตรวจช่วงที่รับรอง
โยงไปเล่มอื่น
| The ISO 3834 Decision System บทที่ 4 และ 5 | Welding Coordination และ Welder Qualification |
| Defect Atlas บทที่ 4 | ทำไมการโทษช่างเชื่อมจึงไม่แก้ปัญหา |
| Weldability Atlas บทที่ 5 | สิ่งที่ WPS คุมไม่ได้ ซึ่งเป็นงานของผู้ประสานงาน |
คำถามท้ายหน้า
- ช่างเชื่อมคนหนึ่งสอบผ่านเมื่อ 14 เดือนก่อน และไม่มีบันทึกการยืนยันตั้งแต่นั้น ใบรับรองยังใช้ได้หรือไม่ ตาม ISO 9606-1
- โรงงานขนาดเล็กระดับ ISO 3834-3 ให้ผู้จัดการฝ่ายผลิตเป็นผู้ประสานงานงานเชื่อม ทำได้หรือไม่ และต้องแสดงอะไร
แนวคำตอบ
- ใช้ไม่ได้ ISO 9606-1 ข้อ 9.1 และ 9.2 กำหนดให้ยืนยันทุก 6 เดือนว่าช่างยังทำงานอยู่ในช่วงที่รับรอง ถ้าไม่ยืนยัน ใบรับรองใช้ไม่ได้ ไม่ว่าจะเลือกวิธีต่ออายุทางใดของข้อ 9.3
- ทำได้ ISO/TR 3834-6 ข้อ 10.3.1 b ระบุว่าในองค์กรขนาดเล็ก งานประสานงานมอบให้ผู้ที่มีตำแหน่งอื่นได้ สิ่งที่ต้องแสดงคือคำบรรยายลักษณะงานที่ระบุงาน ความรับผิดชอบ และอำนาจ กับหลักฐานว่าผู้นั้นมีความรู้และความสามารถพอสำหรับงานที่ได้รับมอบหมาย
